存儲器主導著許多SoC，我們很少聽說某個設計包含太多的存儲器。然而，存儲器消耗了大部分的系統功耗，雖然這對于許多系統可能不是關鍵問題，但是對于物聯網（IoT）邊緣設備而言，總功耗是非常重要的。

幾乎所有系統的存儲需求都在變化。雖然新的存儲器和存儲器架構已經籌劃了很長時間，但仍未被廣泛采用。然而，許多業內人士認為臨界點已然將近。

過去50年中，SRAM和DRAM已經成為存儲器層次結構的主力，F(xiàn)LASH最近幾年也在加入了“戰場”。所有這些存儲結構在往較小的幾何結構縮放的過程中都存在問題，部分是因為它們都是平面結構。新的基于電阻開關的存儲技術是金屬層結構，消除了許多制造問題。因此，盡管我們今天可能不愿意采用它們，但它們可能是適合未來幾代產品的唯一的存儲技術。

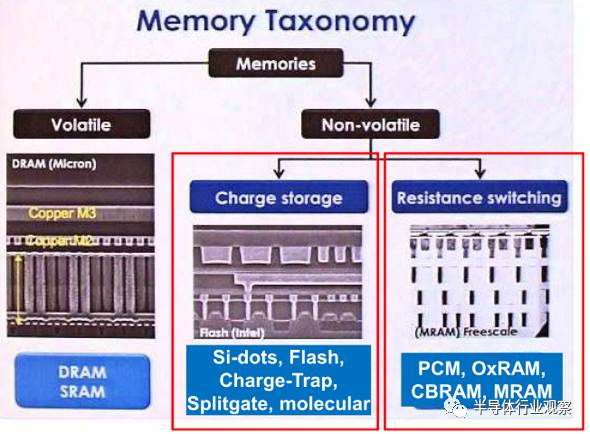

引注目的新存儲器包括：相變存儲器（PCM）、鐵電存儲器（FeRAM）、磁阻RAM（MRAM）、電阻RAM（RRAM或ReRAM）、自旋轉移力矩RAM（STT-RAM）、導電橋RAM（CBRAM）、氧化物電阻存儲器(OxRAM)。

Rambus公司的杰出發明家和營銷方案副總裁Steven Woo說：“經典存儲架構中有一個需要填補的空白。這些新型存儲器中有一兩種會生存下來，可能是3D XPoint（英特爾和鎂光公司研發的PCM）、ReRAM、MRAM，也可能是其他的存儲器，我不知道。關鍵問題是哪種會脫穎而出。但這主要由在給定性能參數范圍內的數據輸入輸出確定。”

與性能直接相關的是功耗。Adesto首席技術官Gideon Intrater說：“在給定功耗下的性能是一個非常重要的因素。在不同的應用中，存儲器的用途非常不同，而且需求也是變化的。沒有一個解決方案可以解決所有問題。”

那么，存儲器子系統消耗了多少能量？Sonics的首席技術官Drew Wingard說：“我們對于特定應用芯片的統計數據已經搜集完成，得到了計算系統的數據，即各個系統占功耗的百分比。這些數字往往包括內存子系統。當你一層層剝開其神秘面紗后，你會看到許多架構的存儲器功耗，存儲器功耗大約占總功耗的1/3至1/2。”

功耗和非易失性是FLASH存儲器吸引人的因素。Synopsys公司IP部門高級產品營銷經理Faisal Goriawalla說：“許多物聯網設備依賴能量采集器，所以  客戶關注的是總功耗。設想一下，RFID標簽。這些無源標簽用于銷售終端，不是用電池供電，而是從讀取器的RF場獲取能量，因此功率約束非常嚴格。”

物聯網設備的另一個驅動力是成本。Cadence公司存儲器和存儲接口產品營銷部門總監Lou Ternullo表示：“如果把存儲器放在芯片上，就會刪除引腳，降低了系統的成本。另一方面是硅面積增加。這是典型的SRAM。但是，如果需要嵌入式Flash，則需要一個特殊過程，成本十分昂貴。如果把所有的存儲器都放在芯片裸片上，就會降低材料成本。如果需要放置比芯片裸片適合的更高的密度，那么就必須離開芯片。”

計算總能量

存儲器消耗的總能量有幾個部分，所有都要仔細考慮。它們是：

•存儲單元維護功率；

•讀、寫和擦除功率；

•接口功率；

•架構的優化。

不同的應用可以用不同的方式平衡這些因素以及其它特性，例如持久性和性能。

僅為商業目的傳播，不代表本刊觀點

有一種能量成本與存儲單元自身相關。這可能包括漏電流、刷新電路、或維持狀態所需的有功電流。與許多存儲器相關的總能量也可能取決于它們的規模，因為增加位線的規模會增加驅動電路的功耗，或在每個周期必須刷新的數據量。

以DRAM為例。Ternullo說，“DRAM的成本競爭力雖然不理想，但它使用必須刷新的電容單元。當你增加密度，單元容量下降——多虧了物理學定律——你必須經常刷新。所以它們試圖變得更智能，包括諸如某些模式下的局部陣列自刷新技術，如果整個DRAM并不需要，那部分就不用自刷新。”

其他類型的存儲器，例如SRAM，擁有無源動力功率元件，這些元件只是為了維持它們的狀態。非易失性存儲器（NVM）可能有零保持電流，無法忘記周圍的邏輯。Goriawalla說，“漏電可能來自圍繞存儲核心的電路，NVM有一個使用傳統CMOS器件的模擬組件。這些是較大的器件，所以這些器件的柵漏相當小，但是也有數字組件會產生柵漏。”

接下來是讀、寫和擦除存儲單元所需要的能量。這些成本中的幾個將與存儲技術相關。Goriawalla繼續說：“對于許多類型的FLASH存儲器，寫入電流往往高于讀取電流。相比之下，多時間可編程（MTP）NVM具有相當高的能效。它們的程序電流低50倍，讀取電流低10倍。 其原因是存儲電荷的機制。在MTP存儲器中，利用Fowler Nordheim（FN）電子隧穿，比嵌入式閃存使用的熱載流子注入更節能。”

另一個考慮是訪問機制。例如，許多Flash技術需要串行訪問。CEA-Leti的高級系統和集成電路架構師Michel Harrand表示：“利用一些新興的存儲技術，你可以隨機訪問它們，無需順序訪問。你需要一些能量來寫入一位，可能是10微安，這比DRAM略大，但DRAM是破壞性讀出。當你讀取一位時，你要讀取完整的字線，然后你必須重寫所有。新興的NVM可以節省一些能量，即便它們寫入一位需要更多的能量。它們不需要刷新。它會在你要寫入的位數之間進行權衡。所以很難有確切的數字，因為它取決于你寫入以及讀取的位數。”

進出存儲器的數據必須通過某種總線傳輸。Ternullo說：“存儲器的大部分功耗與接口本身相關。在某些情況下，你面對的是難以改變的物理學規律。如果遵循這些標準，則I/O電壓會發生變化，以幫助緩解這種情況。原來1.5V的DDR3已經變成了1.2V的DDR4和1.1V的LPDDR4。 從動態功率的角度來看，電壓是關鍵組件，當你降低電壓時可以降低動態功耗。”

降低接口成本的另一種方法是在芯片上集成，但是DRAM不能被嵌入，而且縮小Flash變得越來越困難。Goriawalla說：“系統功耗受到掩膜數量等因素的影響。與CMOS技術相比，嵌入式閃存需要12-14個額外的掩膜，并且可以增加25％的芯片裸片成本。”

還有其他因素會影響存儲器的總功率，如系統的體系結構。緩存的設計是通過在芯片上放置少量快速、高功耗的存儲器以減少訪問時間，并且當所需的信息不在緩存中時，僅需要訪問外部存儲器。這減少了與訪問外部存儲器相關的時間和能量。如果在高速緩存中可以存儲足夠的數據，則可以最小化接口功率。

但因為SRAM是高功耗的，所以物聯網系統希望減少對其的依賴。然而，許多閃存器件，特別是在芯片外時，需要大量的SRAM。Intrater說：“無論何時，當處理器需要一個不在緩存中的程序時，處理器將從外部存儲器獲取必要的程序，然后繼續。我們希望大部分程序都在緩存中。 閃存變成了內存層次結構的一部分。”

但這正在改變。“有一個名為‘就地執行’（XIP）的特征，此處你使用穿行NOR flash就像片外存儲器。您可以讓處理器直接從串行NOR flash讀取數據，就像存儲器一樣。

另一個影響功耗的因素是讀寫的規模。當使用DDR時，單字節或字不會一次讀取，而是可能突然讀取512或1024。如果這是一個很好的能量使用，又如果不需要額外的字節讀取，那么它依賴于應用程序，因此代表了浪費。這是一個示例，其中性能已成為驅動問題，并且對于許多系統可能是昂貴的功耗權衡。

A similar type of problem exists with NAND-type flash memories that are unable to write to a single location, instead requiring that a block of memory is first erased and then rewritten. This means there is a power penalty associated with small writes. An SRAM cache, even though it consumes more power, defers writes and may finish up providing energy savings.

NAND FLASH存儲器也存在類似的問題——不能寫入單一位置的，需要先擦除并隨后重寫存儲器塊。這意味著存在與小寫入相關聯的功率代價。SRAM緩存，即使它消耗更多的功率，延遲寫入，但是可能提供節能。

對于許多系統，現有的內存技術可能太耗電。Goriawalla說：“對于使用能量收集的系統。它們通常需要寫入電流小于5μA，讀取電流為幾μA/ MHz。這加上了VDD的最小值0.7 ~ 0.9V。所以我們談?wù)摰氖俏⑿∠到y(tǒng)的功耗需求。 這些數字比大多數嵌入式閃存技術的數量級小。”

其他注意事項

同樣，成本有許多方面，其中一些已經討論過。功耗對成本有直接影響，但其他因素包括引腳數量、封裝、芯片內的成本，以及與板上集成相關的成本。

Intrater說：“小系統往往擁有位于同一芯片裸片的嵌入式閃存。但也有局限性。我們看到系統要遷移到28nm，但在流程節點沒有嵌入式閃存。閃存滯后于標準CMOS工藝。如果可以使用嵌入式閃存，那么這就是始終不變的最優解。但在許多情況下，這樣卻并不可行，原因在于成本，或者系統的其他部分需要更積極的過程節點。然后你需要恢復使用外部內存器，并開始遇到性能和功耗的問題。兩者之間的聯系需要具有正確的特性，以提供足夠的性能，并且消耗更多的功率。”

這一判決對于新的內存類型變得更容易。Harrand說：“在同一芯片上與邏輯一起進行閃存處理是很困難的。新存儲器很友好，一切都在生產過程的后端。 這意味著在邏輯過程中可以有完全相同的晶體管，這使得它更容易嵌入邏輯或處理器。28nm使得嵌入式閃存過程變得很困難，所以我們有機會替換嵌入式閃存與這些新的記憶。”

許多互連架構針對現有存儲器類型進行了優化。Harrand說：“DDR接口不太適合NVM。使用DDR，首先要聲明你想要尋址的行或頁面，然后聲明你是要讀取或?qū)懭搿＿@對于新興的NVM是不利的，因為如果你想要讀取或?qū)懭?，你一開始就必須知道。”Harrand表示，有辦法克服這一限制，但它們會降低性能。

另一個障礙是接受新的權衡。Harrand繼續說，“今天，我們可以擁有具備足夠續航力的高度DRAM，但是無法擁有高密度，但是可以同時擁有速度和續航力。會有一些被優化接近DRAM，并具有完整的保留，或者有一些會有數日的保留，但并不是10年的保留，或者有一些會有優化保留，但他們沒有速度。”

目前尚不清楚何時以及哪些新的存儲器將首先打破障礙，但微控制器的出現將這些新的存儲器嵌入到其中。隨著數量的增加，成本將下降，這將加速它的應用。不久后，許多物聯網系統將別無選擇，尤其是如果它們想利用新的制造技術節點的話。
