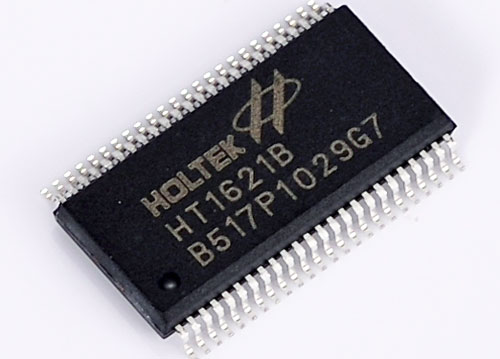

HT1621驅動ic芯片是128點內存映象和多功能的LCD驅動器，HT1621的軟件配置特性使它適用于多種LCD應用場合，包括LCD模塊和顯示子系統。用于連接主控制器和HT1621驅動ic芯片的管腳只有4或5條，HT1621還有一個節電命令用于降低系統功耗。那么HT1621驅動ic芯片的硬件硬件原理及軟件編程要注意哪些問題呢？進口原裝IC芯片供應商--穎展電子為大家詳細講解一下。

1、 HT1621驅動ic芯片的硬件接線是怎樣的呢？

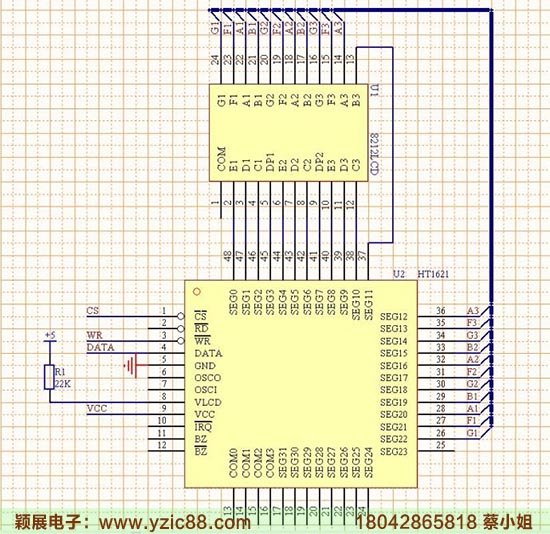

需要將LCD的 SEG（段電極）和COM（公共電極）與HT1621的SEG與COM 對應相連。在就是HT1621會有幾個接口是與單片機的I/0口相連  像/CS（片選）/WR(寫操作) / RD(讀操作)（一般不用）/DATA(數據)   通過軟件程序?qū)/O的控制 進而控制HT1621的讀寫操作 。通過送數的不同達到想要的效果。

2、軟件上是怎樣控制點亮或者熄滅的呢？

想顯示那些就把相應的段在程序里賦1  如果想全顯示就全賦1  想都不顯就都賦0。

3、HT1621B驅動4位8段LCD，用單片機怎樣控制？其中的D0~D3，A0~A5各表示什么意思？

HT1621B最多帶32SEGx4COM，128段。顯示數據與顯示內容是這樣對應的：一個8位二進制數對應2根SEG線上的8個段碼，1為顯示，0不顯。例如seg0上的內容是ABCD四個段碼，SEG1上的內容是EFGH四個段碼，背電極COM上，C0連AE2個段碼，C1連BF,C2連CG,C3連DH，按此顯示邏輯輸入“01100011”時，高4位對應SEG1，低4位對應SEG0，將同時顯示FGAB四個段碼。輸入的顯示數據不重新輸入的話會一直顯示，要同時顯示2位數字和段碼只要將這些數字和段碼在邏輯表上對應的數據置1即可同時顯示。

D0-D3是顯示數據，1顯示0不顯示，A0-A5是芯片內置的RAM地址。

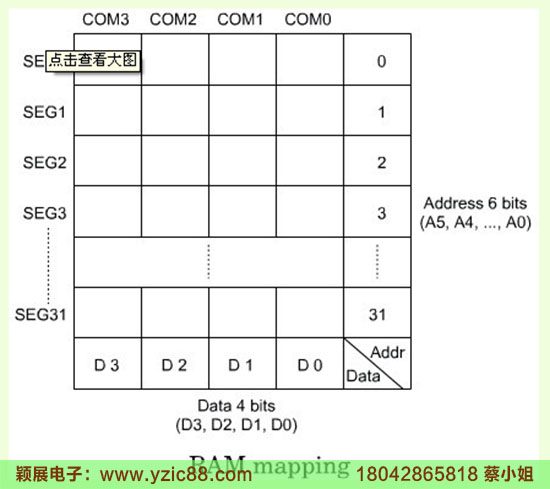

看上圖1621的顯示RAM對應表，你的顯示模塊資料上必定有這個邏輯表（實在沒有你只能逐個地址逐個段碼點亮，自己填上），你給一個地址送4位數據，對應的是一個SEG上的4個段（編程上一般送8位對應2根SEG8個段,因?yàn)镽AM地址會自動加1，你可以連續輸入數據，我原來說的8位只是方便編程，你4位8位甚至一次輸完整個RAM表數據都行），IC工作的時候它是將它內部的這個RAM表讀出來，將“1”的數據對應的段碼顯示出來，明白了這個對應關系應該就清楚了，要液晶變換顯示內容只需要改寫這個RAM表。

4、HT1621這款I(lǐng)C的驅動是128個點32seg*4com ，里面的seg和com分別是指什么？

LCD都是使用SEG，COM的掃描來驅動的，為使需要點亮的內容呈顯示狀態，須將交流驅動電壓加在LCD的段電極與公共電極之間。打個比喻：一個‘井’字，是兩行兩列組成的，共有四個交點，其實就好比是2個SEG，2個COM，要驅動一個固定的點，要相應的一條COM和一條SEG都有效如果要幾個點亮，幾個點滅，就需要用到掃描的原理，與行列鍵盤的原理差不多。

5、段位式液晶中，TN、STN有什么區別呢？

TN價格較低，加工周期較短，視角不是很好（從不同角度看過去，是否清楚）。STN價格貴一些。

6、 HT1621驅動ic芯片段位式液晶中半透和全透有什么區別呢？

半透的液晶可以加背光，也可以不用背光，背光可以控制，加背光后沒有全透的亮。

全透的液晶必須加背光才能顯示，全透的比半透的亮，但是不能控制背光。

7、段位式液晶中，偏壓比、占空比是什么意思呢？

1/2,1/3是偏壓，決定了液晶顯示的對比度。偏壓比通常選1/3。

通常占空比等于公共電極數N的倒數，即1/N。如果用4個COM，則占空比為1/4。

8、定制的段位式液晶，可以使用雙排插針嗎？

一般使用單排插針，單排插針長度不夠的話，可以考慮雙排插針，不過雙排插針通常是在液晶的上方做一排，下方做一排。
