穎展電子在上一文《普通三極管代換原則及主要技術參數有哪些》中提及了三極管8050代換原則以及三極管技術參數等問題，本文在此繼續詳細補充。在上一文提及的三極管的頻率特性參數主要包括共發射極截止頻率、特征頻率和最高振蕩頻率等，下面接著講解特征頻率和最高振蕩頻率，以及附表三極管查詢大全免費提供下載。

 特征頻率三極管的工作頻率超過截止頻率或f.(共基極截止頻率）時，其電流放大系數值降為1時三極管的工作頻率。

 最高振蕩頻率；最高振蕩頻率是指三極管的功率增益降為1時所對應的頻率。通常，高頻三極管的最高振蕩頻率低于個共基極截止頻率，而特征頻率則高于共基極截止頻率。低于共集電極截止頻率。如S9018的特征頻率為700MHZ，S9012的特征頻率為150MHZ,2SA670的特征頻率為15MHZ.

 極限參數。三極管的極限參數包括集電極最大電流Icm、最大反向電壓、反向電流和耗散功率。

•  集電極最大電流Icm是指三極管 集電極所允許通過的最大電流。當三極管的集電極電流Ic超過Icm時，三極管的  值等參數將發生明顯變化，影響其正常工作，甚至還會損壞。因此，在實際使用中必須使Ic<Icm。如S9011的集電極最大電流Icm為30mA,S9012的集電極最大電流Icm為500mA,S9012的集電極最大電流Icm為500mA,2SB337的集電極最大電流Icm為7A.

 最大反向電壓是指晶體管在工作時所允許施加的最高工作電壓。它包括集電極-發射極反向擊穿電壓、集電極-基極反向擊穿電壓和發射極-基極反向擊穿電壓。集電極-發射極反向擊穿電壓是指當晶體管基極開路時，其集電極與發射極之間最大允許反向電壓，一般用Uceo表示；發射極-基極反向擊穿電壓是指當晶體管的集電極開路時，其發射極與基極之間的最大允許反向電壓，用Uebo或    表示；發射極-基極反向擊穿電壓是指當晶體管的集電極開路時，其發射極與基極之間的最大允許反向電壓，用Uebo或BUebo表示。如S9015的最大反向電壓BUebo為45v,S9018的最大反向電壓BUebo為15V.

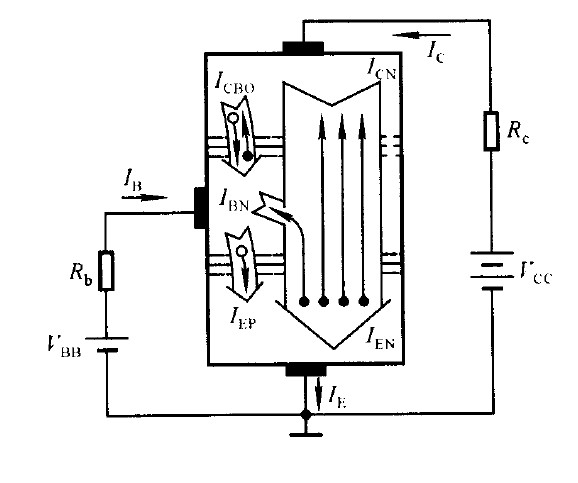

 三極管的反向電流包括其集電極-基極之間的反向電流Icbo和集電極-發射極之間的反向擊穿電流Iceo。集電極-基極之間的反向電流Iceo也稱集電結反向漏電電流，是指當晶體管的發射極開路時，集電極與基極之間的反向電流。Icbo對溫度比較敏感，該值越小，說明晶體管的溫度特性越好；集電極-發射極之間的反向漏電電流，也稱穿透電流。此電流值越小，說明晶體管的性能越好。

 耗散功率也稱集電極最大允許耗散功率Pcm，是指三極管是指三極管參數變化不超過規定允許值時的最大集電極耗散功率。耗散功率與三極管的最高允許結溫和集電極最大電流有密切關系。三極管在使用時，其實際功率不允許超過Pcm值，否則會造成晶體管因過載而損壞。通常將耗散功率Pcm小于1W的晶體管稱為小功率晶體管，將Pcm等于或大于5W的晶體管稱為大功率晶體管。如S9012的Pcm為625mW，2SB556K的Pcm為40w。

穎展電子12多年來長期經營原裝二三極管批發，是佛山公認的電子元器件一站式配套的供應商，更多詳情可來電咨詢，謝謝！

常用三極管型號查詢見附錄:常見貼片二極管三極管的實物與絲印一覽表
