內存又稱為內存儲器，它里面存儲的是操作系統和應用軟件信息，通常也泛稱為主存儲器，是計算機中的主要部件，它里面存儲的是操作系統和應用軟件信息。它是相對于外存而言的。內存儲器包括寄存器、高速緩沖存儲器（Cache）和主存儲器。寄存器在CPU芯片的內部，高速緩沖存儲器目前也制作在CPU芯片內，而主存儲器由插在主板內存插槽中的若干內存條組成。內存的質量好壞與容量大小會影響計算機的運行速度。相變存儲器如何布局？穎展電子元器件為大家解析三星/美光/ST/IBM這些大咖們是怎么做的吧！

存儲器廣泛應用于計算機、消費電子、網絡存儲、物聯網、國家安全等重要領域，是一種重要的、基礎性的產品。2015年國內集成電路市場超過 10000 億，其中存儲器的市場總額(包括邏輯ic芯片中的存儲器)超過 6100 億元，市場空間巨大。

存儲器領域的基本類型

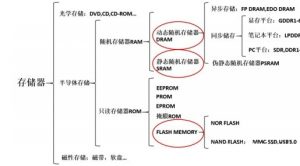

存儲器芯片（又稱內存ic）領域，主要分為兩類：易失性和非易失性。易失性：斷電以后，存儲器內的信息就流失了，例如 DRAM，電腦中的內存條。非易失性：斷電以后，存儲器內的信息仍然存在，主要是閃存(Nand FLASH 和 NOR FLASH)，NOR 主要應用于代碼存儲介質中，而 NAND 則用于數據存儲。在整個存儲器芯片里面，主要有的三種產品是：DRAM、NOR FLASH 和 Nand FLASH。

DRAM市場上主要由三星、海力士和美光三大巨頭壟斷，占比達到 90%以上。從 Nand FLASH 市場來講，2016 年第一季度，三星占了 35.1%，所占市場份額很大，穎展電子元器件在佛山雖然獨樹一幟，但是面對這些大牌們，還有很大的進展空間。而整個存儲器芯片里面，三星所占市場份額是最大的，目前在市場上主導地位的是閃存(flash memory)。當工藝線寬小于 16nm 的時候，傳統閃存面臨著一定的物理極限。

內存ic主要的問題：

1、可靠性問題。工藝線寬尺寸小于 16nm 時，厚度逐漸下降，可靠性存在問題，可靠性限制了存儲器單層的厚度。

2、當然那還有構造問題。

3、擦寫速度慢。

4、有效的擦寫次數。

三星

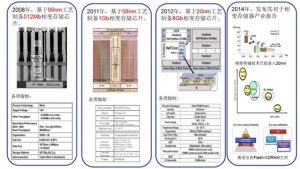

2008年基于90nm工藝制備512Mb相變存儲器芯片; 2011年基58nm工藝制備1Gb相變存儲器芯片;2012 年基于 20nm 工藝制備 8Gb 相變存儲器芯片;2014 年發布相變存儲器的產業報告。

三星在相變存儲器領域的布局

美光

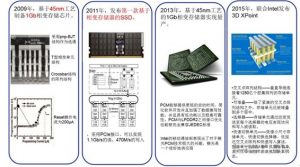

2009 年基于 45nm 工藝制備1Gb 相變存儲器芯片; 2011 年發布第一款基于相變存儲器的 SSD;2013 年基于 45nm 工藝 1Gb 相變存儲器芯片實現量產;2015 年聯合 Intel發布 3D Xpoint。

美光在相變存儲器領域的布局

意法半導體

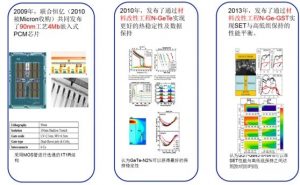

2009 年聯合恒億共同發布 90nm 工藝 4Mb 嵌入式相變存儲器芯片;2010 年，發布了通過材料改性工程 N-GeTe 實現更好的熱穩定性及數據保持;2013 年，發布了通過材料改性工程 N-Ge-GST實現 SET與高低組保持的性能平衡。

意法半導體在相變存儲器領域的布局

IBM

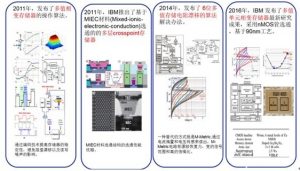

2011 年 IBM發布了多值的相變存儲器操作算法，然后推出了基于 MIEC 材料選通的多層crosspoint存儲器。 2014年IBM發布了6位多值存儲電阻漂移的算法解決辦法， 2016年發布多值相變存儲器，進入 90nm 工藝。

IBM在相變存儲器領域的布局

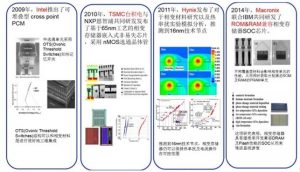

國際其他產家，包括英特爾、臺積電等都有在其中做過相關工作。

國際其他廠商在相變存儲器領域的布局

關于存儲器芯片及內存ic批發價格問題可以咨詢穎展電子元器件，為啥？因?yàn)槲覀儽绕渌坛堑脑b新品元器件的價格低，關鍵是質量好，服務周到，更多資訊敬請持續關注！
