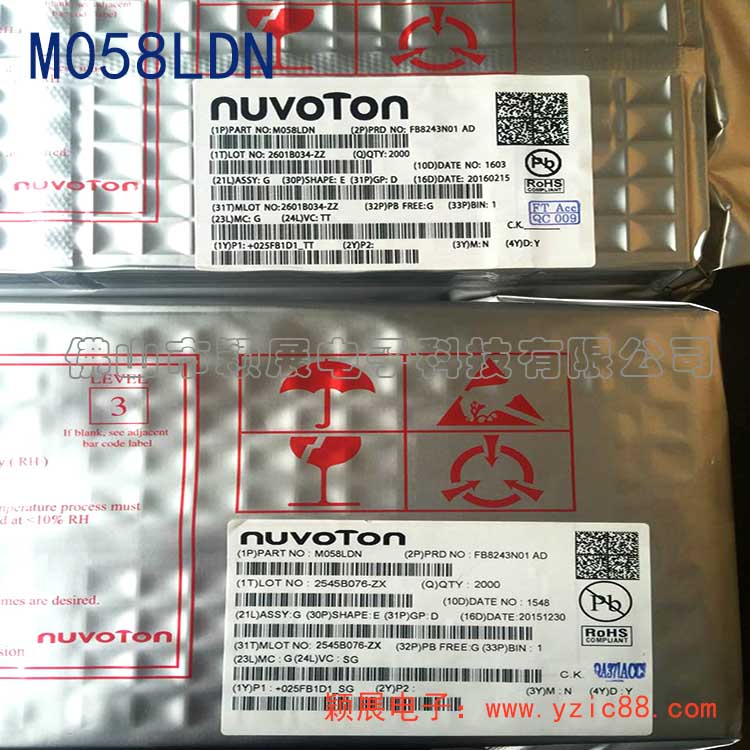

新塘NUVOTON系列是以ARM® Cortex™-M0為內核的32位微控制器，應用于工業控制和需要豐富通信接口的領域.Cortex™-M0是ARM最新的32位嵌入式處理器，成本僅相當于傳統的8位微控制器。NuMicro M051™系列包括M052,M054,M058LDN芯片和M0516.M058/M0516系列運行頻率最高可達50MHz，因此M051系列可應用于各種各樣的工業控制和需要高性能CPU的領域.M058/M0516系列內嵌有32K/64K-字節的flash存儲器,4K字節數據flash存儲器,用于在系統編程（ISP）的4K字節flash存儲器，及4K字節SRAM存儲器.許多系統級外設功能，如I/O端口、EBI(外部總線接口)、Timer、UART、SPI、I2C、PWM、ADC，看門狗定時器和欠壓檢測，都已經被集成在M058/M0516，以減少系統外圍元器件數量，節省電路板空間和系統成本.這些功能使M058/M0516適用于廣泛應用。此外，M058/M0516帶有ISP（在系統編程）和ICP（在電路編程）功能，允許用戶無需取下芯片，直接在電路板上對程序存儲器進行升級。下面由穎展電子為大家講解M058LDN芯片特性及具體參數。

一：內核

ARM ® Cortex ™ -M0內核運行頻率可達50MHz.

 一個 24位系統定時器。

 支持低功耗睡眠模式.

 單指令周期32位硬件乘法器.

 嵌套向量中斷控制器NVIC支持32個中斷輸入，每個中斷有4個優先級。

 支持串行調試（SWD）接口，2 個觀察點/4 斷點。

 內建一組 LDO支持寬工作電壓范圍：2.5V~5.5V

二：存儲器

 32KB/64KB Flash用于存儲用戶程序(APROM)

 4KB Flash用于存儲數據(DataFlash)

 4KB Flash用于存儲ISP引導代碼 (LDROM)

 4KB字節SRAM用作內部高速暫存存儲器

三：時鐘控制

 可編程的系統時鐘源

 4~24 MHz外部高速晶振輸入

 22.1184MHz內部高速振蕩器（精度可達3%）

 低功耗10KHz 的低速振蕩器用于看門狗及睡眠模式喚醒CPU

 PLL支持CPU最高運行在50MHz

 I/O 端口

 在LQFP-48管腳封裝中，最多支持40個通用I/O端口（GPIO）

 4種I/O工作模式：

 準雙向模式

 推挽輸出模式

 開漏輸出模式

高阻抗輸入模式

可選擇TTL輸入或施密特觸發輸入

I/O管腳可被配置為邊沿/電平觸發模式的中斷源

較強的拉電流驅動能力和灌電流承受能力

三：定時器

4組32位定時器，每組定時器均帶有24位上數計數器和8位預分頻器

 每個定時器有獨立的時鐘源

 24位定時器當前值可由定時器數據寄存器（TDR）讀出

 提供3種工作模式：?jiǎn)蚊}沖模式，周期模式，開關模式。

 支持事件計數功能

 提供外部信號捕獲/復位計數器功能，等同于8051 Timer2

四：看門狗定時器

 多路時鐘源選擇

 支持在掉電模式和休眠模式下喚醒CPU的功能

 看門狗定時器溢出時可選擇產生中斷/系統復位

五：PWM

 內建4個16位PWM發生器，提供8路PWM輸出或4對互補的PWM輸出

 每個PWM發生器配有單獨的時鐘源選擇器，時鐘分頻器，8位時鐘預分頻器，和死區發生器

 PWM中斷與PWM周期同步

 16位捕捉定時器(與PWM定時器共享)支持輸入信號的上升沿/下降沿的捕捉功能

 支持捕捉中斷

六：UART

 最多兩組UART設備

 可編程波特率發生器

 接收器和發送器支持緩沖，均帶有15bytes的FIFO緩沖

流控功能供選擇(CTS 和 RTS)

 支持 IrDA(SIR) 功能

 支持RS485功能

 支持LIN功能

七：SPI

 最高支持2組SPI設備

 支持 SPI主機/從機模式

 全雙工同步串行數據傳輸

 從模式下，支持3線模式

 數據長度可改變（從1到32位）

可設置MSB或LSB優先的傳輸模式

 Rx可在串行時鐘的上升/下降沿鎖存數據

 Tx可在串行時鐘的上升/下降沿發送數據

 32位傳輸模式下支持字節暫停模式

八：I2C

 支持主機/從機模式

主從機之間雙向數據傳輸

 多主機總線支持（無中心主機）

多主機同時發送數據仲裁，總線上串行數據不會被損壞

 串行時鐘同步使得不同比特率的設備可以通過一條串行總線傳輸數據

 串行時鐘同步可用握手機制來暫停和恢復串行傳輸

 可編程配置的時鐘可適應多樣化的傳輸速率控制.

 支持多地址識別 (4組從機地址帶屏蔽選項)

九：ADC

 12位逐次逼近式模數轉換器ADC，轉換速率達 760k SPS

 最多8通道單端輸入或4通道差分輸入

 支持單次轉換模式/突發模式/單周期掃描模式/連續掃描模式

 差分模式下，支持2個互補/無符號格式的轉換結果

 每通道有獨立的存放轉換結果的寄存器

 支持轉換值監測（或比較），用于門檻電壓檢測

 轉換開始可由軟件或外部觸發

十：ACMP

 最多兩個模擬比較器

 負端可以選擇內部帶隙電壓或者外部輸入電壓

 當比較結果發生改變時發生中斷

 支持掉電模式下喚醒CPU的功能

十一：EBI (外部總線接口) ，用于外部存儲器映射設備的訪問

 可訪問的空間: 8位模式下為64KB，16位模式下為128KB

 支持8bit/16bit 數據寬度

 16bit數據寬度下，支持字節寫功能

 在系統編程（ISP）與在電路編程（ICP）

 內嵌溫度傳感器，1℃分辨率

十二：欠壓檢測

 支持四級檢測電壓: 4.3V/3.7V/2.7V/2.2V

 支持欠壓中斷和復位選擇

 96-bit唯一ID號

 LVR （低電壓復位）

 門檻電壓: 2.0V

 工作溫度: -40℃~85℃

十三：封裝:

 無鉛封裝 (RoHS)

 48-pin LQFP, 33-pin QFN
