最近，我在網上看到一位外國工程師Robin Mitchell也碰到了假芯片，不同的是，他這次是碰到了TI的假芯片(我發現越大的公司假冒產品越多)。

具體事件發生在他為自己Z80電腦設計電子開關系統時，該系統包括一個4013觸摸開關，觸摸模式的配置是D連接到/Q。初始測試時工作正常，所以他訂購了16個芯片。

芯片到貨后，搭建起了電路并連接。但當他按下按鈕，只能間歇地工作，且大多數按鈕都不工作。32個電路都是相同的，沒有任何理發生故障。

沒辦法，他在面包板上搭建了一個平臺來測試各個芯片。該電路包括用于被測芯片的觸發裝置，用于開關的觸覺開關，以及單個LED輸出指示器。測試表明，芯片不會切換，他因此假設芯片已被靜電損壞。

這些芯片他都是在ebay上購買的，是作為正品和新品售出的。最終，他從一個信譽良好的供應商那里采購了一些4013芯片，并且開關系統工作正常。

顯然，這位外國朋友也是碰到了假芯片!

真假芯片對比，吃一塹長一智

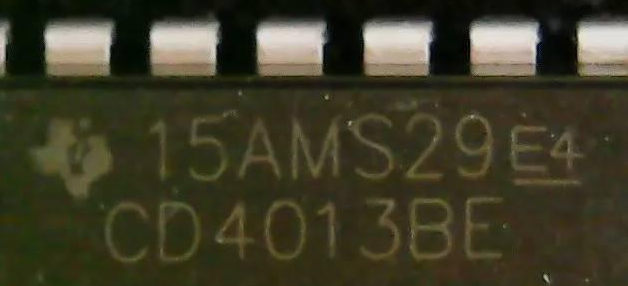

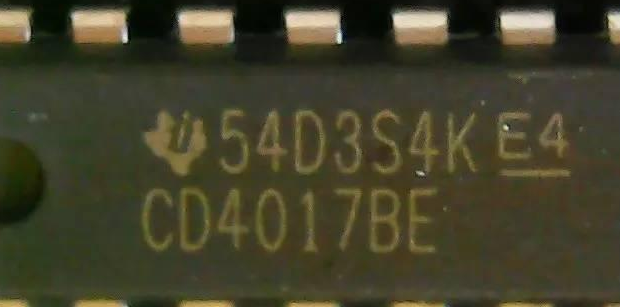

以下是正品TI元件和假冒TI元件的對比。雖然這是兩個不同的芯片(一個是假的4013，另一個是真的4017)，但我們可以看到芯片間的外觀差異。

暴露其是假貨的特征包括：

• 引腳太寬

• 字體不對

• Logo不對，太大了

• E斜了

前段時間Robin申請了一份工作，在面試過程中，該公司給了三個芯片，讓確定哪個是假貨。Robin立即判斷出一個芯片是假的，因為它聲稱是TI的芯片，但是卻顯示是在英國制造的。其實，TI不會在英國造芯片的。

假冒器件都是怎么弄出來的?

在我之前的文章“假芯片風波三：芯片造假水平登峰造極”中，曾提到了造假者的種種手段，事實上，集成電路通常以幾乎可想到的方式被假冒。

Robin指出了一些方法，包括但不限于：

低規格器件的器件號被抹掉，從新打上更高規格的器件號

工廠不良品被重新購買

舊器件被回收，包裝后當新的賣

低規格裸片，被封裝在高規格封裝中

在第二世界國家制造的零件的廉價副本(如假手機)

好消息是那些制造假冒IC的人技藝不夠精通! Robin給出了判斷真假器件時可以留意的內容：

• 部件號不正確

• 日期不正確

• 制造商來源

• 預焊管腳

• 包裝是由錯誤的材料制成的

• 標記上的激光切割線

• 錯誤/不完整的標志

IC標記為墨水，可用丙酮擦去

器件代號是假冒產品最容易露餡的地方，因為印代號的人根本不知道自己印的是什么。有時，他們會隨機選些數字，如果與合法的制造商進行對照，將會發現它們是假的，他們有時甚至?xí)蛏衔磥淼娜掌?

因為造假者必須重新打上IC標記，所以他們總會弄錯標志。在打上新標記之前，他們需要抹去IC封裝表面的舊信息。這時就需要用激光打印新標記，但假冒產品的激光刻字誤差遠遠低于官方的IC代工廠，從而印出來的文字效果差。很多偽造者在這里跌跟頭，因為大多數時候字體是錯的，且看著就不對勁。

用生命在造假

看完這個，才覺得假食品、假元器件不僅在淘寶泛濫，原來在ebay也一樣啊!假冒元器件的危險之處，不在于它們完全不能工作，而是差不多能湊活工作。故障沒有經過一段時間的運行可能發現不了。

對于一般消費電子，大不了就是一個假芯片害一個產品;但如果這是一個維持病人生命的醫療設備呢?是一個火災報警系統呢?是一個導彈防御系統呢?保護自己最好方法，就是是從正品供應商處獲得元器件。大公司不能冒聲譽風險來賣假冒偽劣，并會盡力確保是正品。

當假冒元器件變得普及，不光是采購師要注意從可靠的供應商那里拿貨，作為設計工程師，我們也應該武裝自己，加強防范/識別假冒元器件的能力，掌握基本的真假判斷技巧。
