無線模塊ic，XN297芯片是一款高性能低成本低功耗小尺寸2.4GHz無線收發器。集成了完整的數據處理和控制功能使得它可以和一個簡單的MCU構成一個完整的無線通信系統。

XN297芯片最大發射功率11dBm、靈敏度可達-88dBm、支持較小封裝形式QFN3*3。比一般ic電子芯片的特性高。

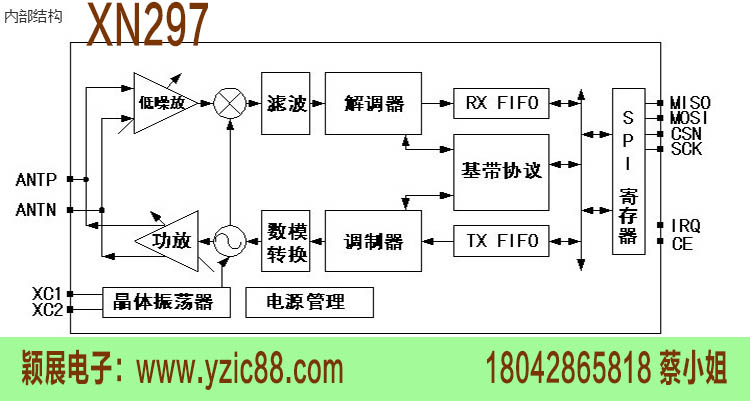

XN297芯片是一款工作在2.400~2.483GHz世界通用ISM頻段的單片無線模塊ic。該芯片集成射頻收發器、頻率發生器、晶體振蕩器、調制解調器等功能模塊，并且支持一對多組網和帶ACK的通信模式。發射輸出功率、工作頻道以及通信數據率均可配置。

XN297芯片主要特性

1、低功耗

  發射模式（0dBm）工作電流15mA；接收模式工作電流14mA；休眠電流2uA。

2、省方案成本

 外圍元器件（除晶振外）僅需要少量的電阻、電感、電容；

  支持雙層印制板設計，可以使用印制板微帶天線；

  芯片自帶部分鏈路層的通信協議；

  需要配置參數的寄存器少，使用方便。

3 、高性能

  1/2Mbps模式的接收靈敏度為-88/-85dBm；

   最大發射輸出功率11dBm；

   抗干擾性好，接收濾波器的鄰道抑制高。

   XN297--2.4G射頻芯片更大功率距離更遠

XN297芯片工作特性：

工作頻點：2400~2483MHz

頻道間隔：1MHz@1Mbps 2MHz@2Mbps

數據碼率：1/2Mbps

發射功率：-11~11dBm

接收靈敏度：-88dBm@1Mbps -85dBm@2Mbps

晶振頻率：16MHz±60ppm

工作電壓：2.0~3.6V

工作溫度：-40~85℃

狀態電流：

休眠:2uA

待機:I 50uA

發射:23mA@8dBm  15mA@1dBm

接收:14mA@1Mbps 15mA@2Mbps

典型外圍元器件

電感3 /電容9 /電阻2

16MHz晶振1

XN297芯片應用領域：

無線鼠標及無線鍵盤

無線游戲設備及無線玩具

智能電視遙控器

有源無線標簽

智能家居及安防系統

工業傳感器及無線工控設備

XN297芯片通信特性:

1.集成鏈路層數據處理和狀態控制

2.一次傳輸最長64字節數據包

3.多級FIFO存儲數據

4.SPI接口速率最高8Mbps

5.普通型及增強型通信模式

6.自動應答和自動重傳功能

7.GFSK調制

8.RSSI檢測功能

9.地址識別及CRC校驗

10.支持一對多組網方式

11.PCB微帶天線支持50米傳輸

產品形式

   QFN20L(0404/0303)

   COB

XN297芯片軟硬件設計支持

PCB布板/微帶天線/降成本BOM

跳頻算法/功耗優化/增強模式
